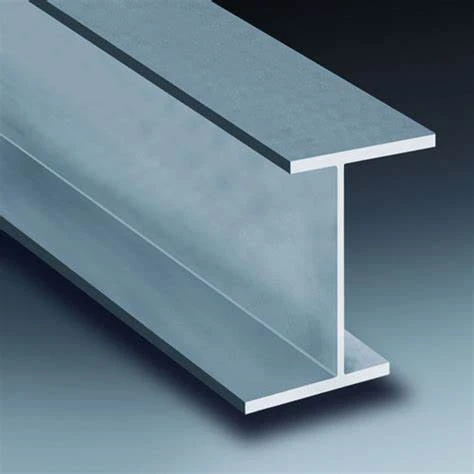

Το I-beam είναι χάλυβας σχήματος I, ο χάλυβας σε σχήμα I ονομάζεται επίσης χαλύβδινη δοκός, η οποία είναι μια μακριά λωρίδα χάλυβα με διατομή σε σχήμα I.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Όνομα: I-beam
Πρότυπο: IPEAA-H-BEAM,EN 10034:1993
Βαθμός: S235JR/ST37-2

Παράδειγμα μεγέθους I-Beams

Μεγέθη δοκών από χάλυβα IPE

Μέγεθος IPE (mm)					Βάρος (kg/m)	Εμβαδόν τομής (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Μεγέθη δοκών από χάλυβα INP

Μέγεθος INP (mm)					Βάρος (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Περιγραφή προϊόντων

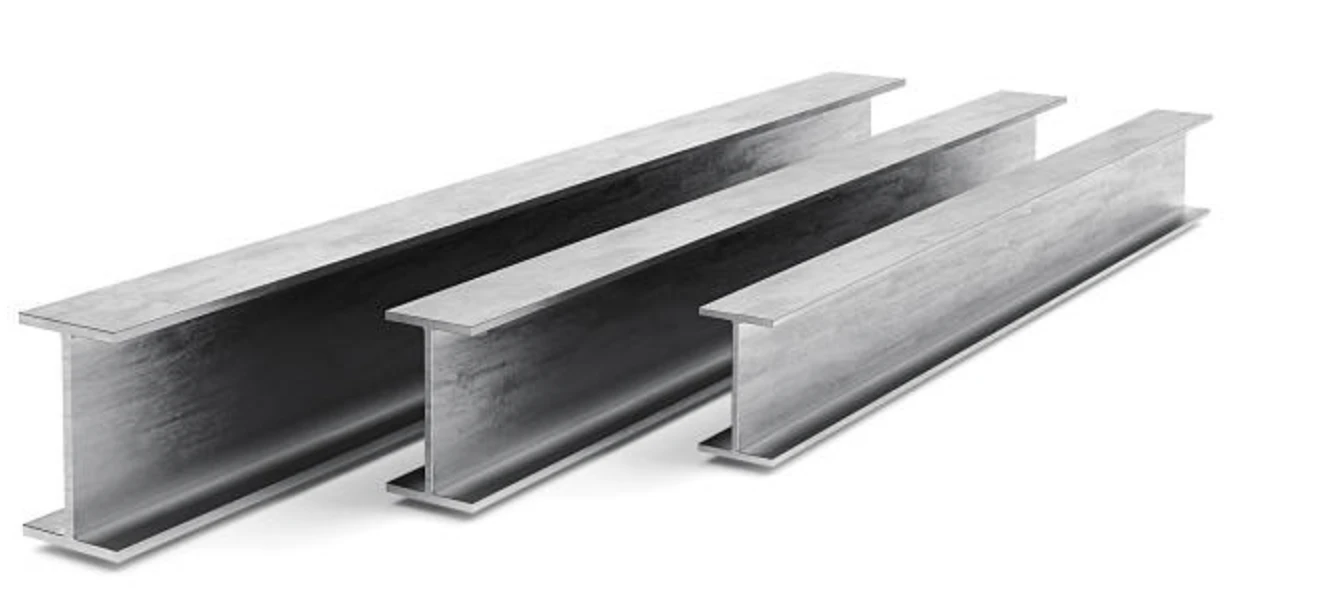

I beam 1

Δοκοί χάλυβα IPE/INPείναι ένας πολύ συχνά χρησιμοποιούμενος τύπος προφίλ χάλυβα. Οι δοκοί, που αλλιώς ονομάζονται τμήματα "I", ηπειρωτικές δοκοί ή IPE/IPN, διατίθενται σε πολλαπλές ποιότητες υλικού, οι πιο συνηθισμένες είναιEN 10025 S275 και S355.

I-beam VS H-beam

Όσον αφορά την κατασκευή και την κατασκευή, είναι σημαντικό να γνωρίζετε τη διαφορά μεταξύ H-Beam και I-Beam. Υπάρχουν πολλοί παράγοντες που πρέπει να ληφθούν υπόψη όταν πρόκειται για δομικές δοκούς, αλλά ο πιο σημαντικός παράγοντας είναι εάν η δοκός θα φέρει ή όχι φορτίο. Το I-Beam και το H-Beam μοιάζουν πολύ επειδή χρησιμοποιούνται συχνά στις ίδιες καταστάσεις. Ωστόσο, υπάρχουν διαφορές μεταξύ των δύο.

1. Οι δοκοί H κοστίζουν λιγότερο από τις δοκούς I για την ίδια ποσότητα δομικής υποστήριξης.
2. Τα I-Beams είναι πιο κατάλληλα για τη μεταφορά βαρύτερων φορτίων σε ένα άνοιγμα ή μήκος δοκού.
3. Τόσο το I-Beam όσο και το H-Beam είναι πολύ ευέλικτο και μπορούν να χρησιμοποιηθούν για διάφορες εφαρμογές.
