Δοκός H

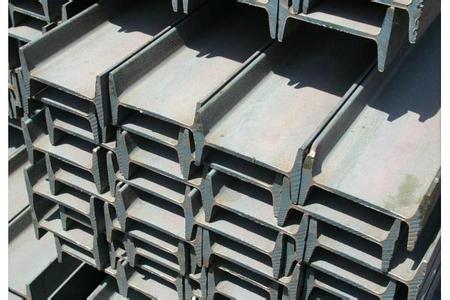

H Οι χαλύβδινες δοκοί HEA/HEB είναι ένας πολύ συχνά χρησιμοποιούμενος τύπος προφίλ χάλυβα. Οι δοκοί, που αλλιώς ονομάζονται τμήματα "H", ηπειρωτικές δοκοί ή HEA/HEB, διατίθενται σε πολλαπλές ποιότητες υλικών, οι πιο συνηθισμένες είναι το EN 10025 S275 και το S355. Τα τμήματα H μοιάζουν με τα τμήματα I, αλλά η φλάντζα είναι πιο φαρδιά.

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Παράδειγμα μεγέθους δοκών HEA&HEB

Μεγέθη δοκών HEA και μηχανικές ιδιότητες

Μεγέθη δοκών HEA					Βάρος (kg/m)	Εμβαδόν τομής (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Μεγέθη δοκών HEB και μηχανικές ιδιότητες

Μεγέθη δέσμης HEB					Βάρος (kg/m)	Εμβαδόν τομής (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
ΕΒ 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Περιγραφή προϊόντων

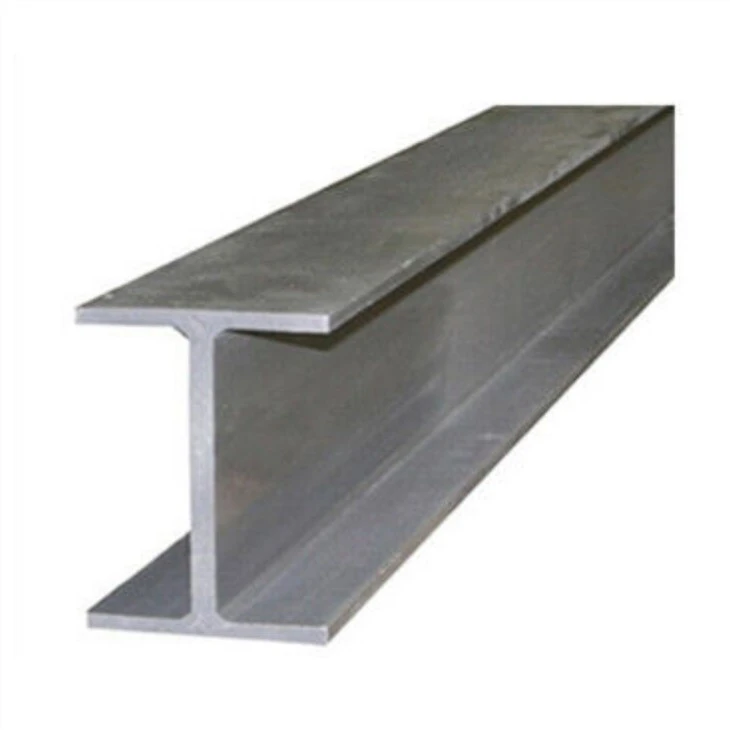

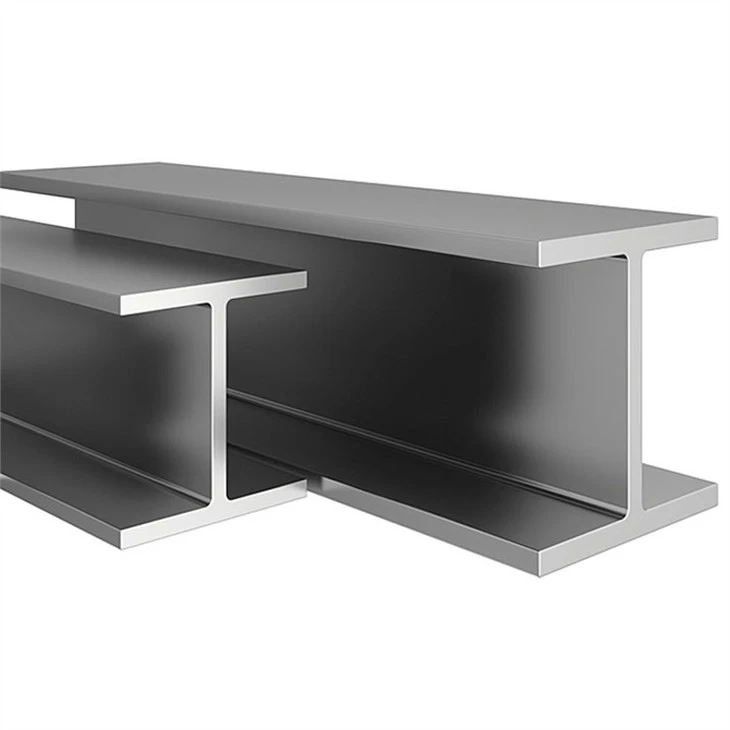

Το σχήμα της διατομής είναι παρόμοιο με ένα οικονομικό προφίλ διατομής του κεφαλαίου λατινικού γράμματος H, επίσης γνωστό ως γενική χαλύβδινη δοκός. Η διατομή του χάλυβα σχήματος Η περιλαμβάνει συνήθως δύο μέρη, τον ιστό και τη φλάντζα, επίσης γνωστά όπως η μέση και η άκρη.

Η δοκός H χρησιμοποιείται ευρέως, κυρίως σε: διάφορες αστικές και βιομηχανικές κτιριακές κατασκευές. διάφορες μεγάλες βιομηχανικές εγκαταστάσεις και σύγχρονα πολυώροφα κτίρια, ειδικά βιομηχανικές εγκαταστάσεις σε περιοχές με συχνές σεισμικές δραστηριότητες και συνθήκες εργασίας σε υψηλές θερμοκρασίες. Απαιτείται μεγάλη φέρουσα ικανότητα και διατομή Μεγάλες γέφυρες με καλή σταθερότητα και μεγάλα ανοίγματα. βαρύς εξοπλισμός; αυτοκινητόδρομοι? σκελετοί πλοίων? Υποστήριξη ορυχείου? επεξεργασία θεμελίωσης και μηχανική φραγμάτων. διάφορα εξαρτήματα μηχανής.
